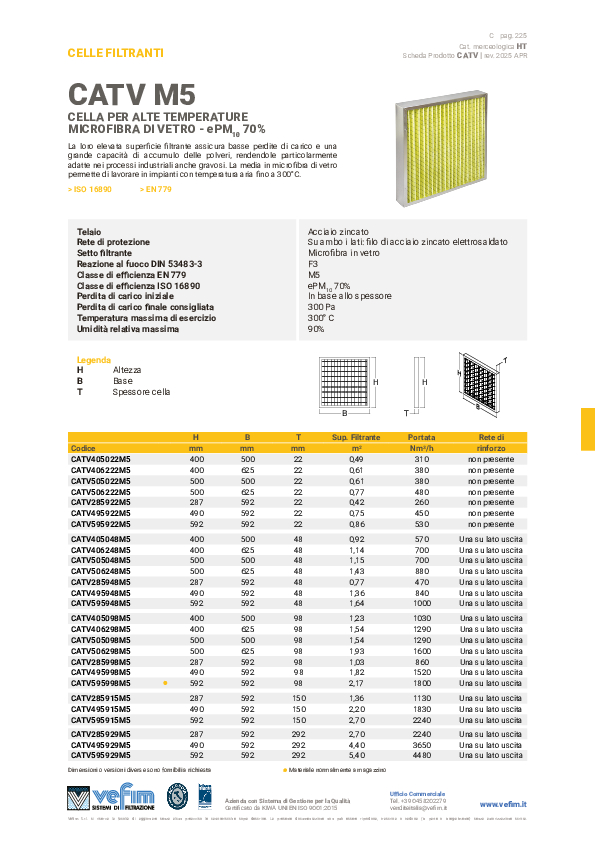

    CATV M5 - microfibra di vetro

    La loro elevata superficie filtrante assicura basse perdite di carico e una grande capacità di accumulo delle polveri, rendendole particolarmente adatte nei processi industriali anche gravosi. La media in  microfibra di vetro permette di lavorare in impianti con temperatura aria fino a 300°C. Le troviamo principalmente nei forni di essiccazione e in tutti i processi termici con temperature molto elevate.

    Efficienza


    ePM10 70%

    ISO 16890

    M5

    EN 779
  • Specifiche


    Caratteristiche

    Telaio
    Rete di protezione
    Setto filtrante
    Reazione al fuoco
    Classe di efficienza EN 779
    Classe di efficienza ISO 16890
    Perdita di carico iniziale
    Perdita di carico finale consigliata
    Temperatura massima di esercizio
    Umidità relativa massima
    Acciaio zincato
    Su ambo i lati: filo di acciaio zincato elettrosaldato
    Microfibra in vetro
    Classe 2 (U.L.)
    M5
    ePM10 70%
    In base allo spessore
    300 Pa
    300° C
    90%

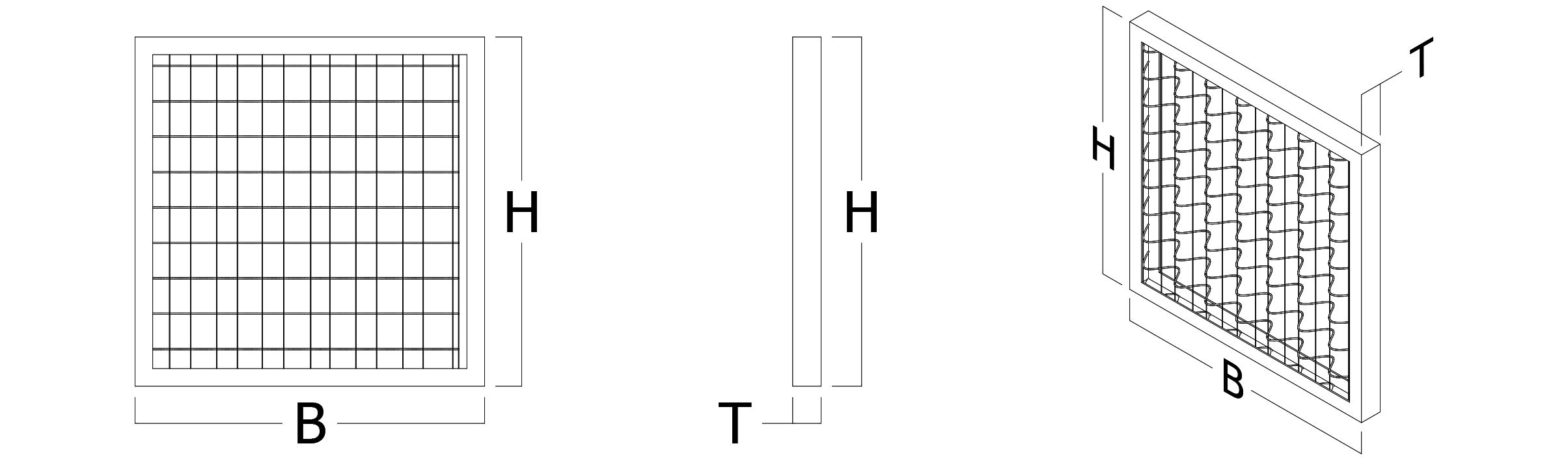

    Legenda

    H Altezza
    B Base
    T Spessore cella






    Codici Prodotto

        H B T Sup. Filtrante Portata Rete di
    Codice
    		mm mm mm m2 Nm3/h rinforzo
    CATV405022M5   400 500 22 0,49 310 Non presente
    CATV406222M5   400 625 22 0,61 380 Non presente
    CATV505022M5   500 500 22 0,61 380 Non presente
    CATV506222M5   500 625 22 0,77 480 Non presente
    CATV285922M5   287 592 22 0,42 260 Non presente
    CATV495922M5   490 592 22 0,75 450 Non presente
    CATV595922M5   592 592 22 0,86 530 Non presente

    CATV405048M5   400 500 48 0,92 570 Una su lato uscita
    CATV406248M5   400 625 48 1,14 700 Una su lato uscita
    CATV505048M5   500 500 48 1,15 700 Una su lato uscita
    CATV506248M5   500 625 48 1,43 880 Una su lato uscita
    CATV285948M5   287 592 48 0,77 470 Una su lato uscita
    CATV495948M5   490 592 48 1,36 870 Una su lato uscita
    CATV595948M5   592 592 48 1,64 1000 Una su lato uscita

    CATV405098M5   400 500 98 1,23 1030 Una su lato uscita
    CATV406298M5   400 625 98 1,54 1290 Una su lato uscita
    CATV505098M5   500 500 98 1,54 1290 Una su lato uscita
    CATV506298M5   500 625 98 1,93 1600 Una su lato uscita
    CATV285998M5   287 592 98 1,03 860 Una su lato uscita
    CATV495998M5   490 592 98 1,82 1520 Una su lato uscita
    CATV595998M5 • 592 592 98 2,17 1800 Una su lato uscita

    CATV285915M5   287 592 150 1,36 1130 Una su lato uscita
    CATV495915M5   490 592 150 2,20 1830 Una su lato uscita
    CATV595915M5   592 592 150 2,70 2240 Una su lato uscita

    CATV285929M5   287 592 292 2,70 2240 Una su lato uscita
    CATV495929M5   490 592 292 4,40 3650 Una su lato uscita
    CATV595929M5   592 592 292 5,40 4480 Una su lato uscita

    Dimensioni o versioni diverse sono fornibili a richiesta.
    • Materiale normalmente a magazzino


    Tolleranze

    Spessore 22 mm
    Dimensioni frontali +1 / -1 (mm)
    Spessore +0,5 / -2 (mm)
    Spessore 48 mm
    Dimensioni frontali +0 / -2 (mm)
    Spessore +0 / -1 (mm)
    Spessore 98 mm
    Dimensioni frontali +0 / -2 (mm)
    Spessore +0 / -1 (mm)
    Spessore 150 mm
    Dimensioni frontali +0 / -2 (mm)
    Spessore +0 / -1 (mm)
    Spessore 292 mm
    Dimensioni frontali +0 / -2 (mm)
    Spessore +0 / -1 (mm)
