    CATV F9 - microfibra di vetro

    La loro elevata superficie filtrante assicura basse perdite di carico e una grande capacità di accumulo delle polveri, rendendole particolarmente adatte nei processi industriali anche gravosi. La media in  microfibra di vetro permette di lavorare in impianti con temperatura aria fino a 300°C. Le troviamo principalmente nei forni di essiccazione e in tutti i processi termici con temperature molto elevate.

    Efficienza


    ePM1 80%

    ISO 16890

    F9

    EN 779
  • Specifiche


    Caratteristiche

    Telaio
    Rete di protezione
    Setto filtrante
    Reazione al fuoco
    Classe di efficienza EN 779
    Classe di efficienza ISO 16890
    Perdita di carico iniziale
    Perdita di carico finale consigliata
    Temperatura massima di esercizio
    Umidità relativa massima
    Acciaio zincato
    Su ambo i lati: filo di acciaio zincato elettrosaldato
    Microfibra in vetro
    Classe 2 (U.L.)
    F9
    ePM1 80%
    In base allo spessore
    300 Pa
    300° C
    90%

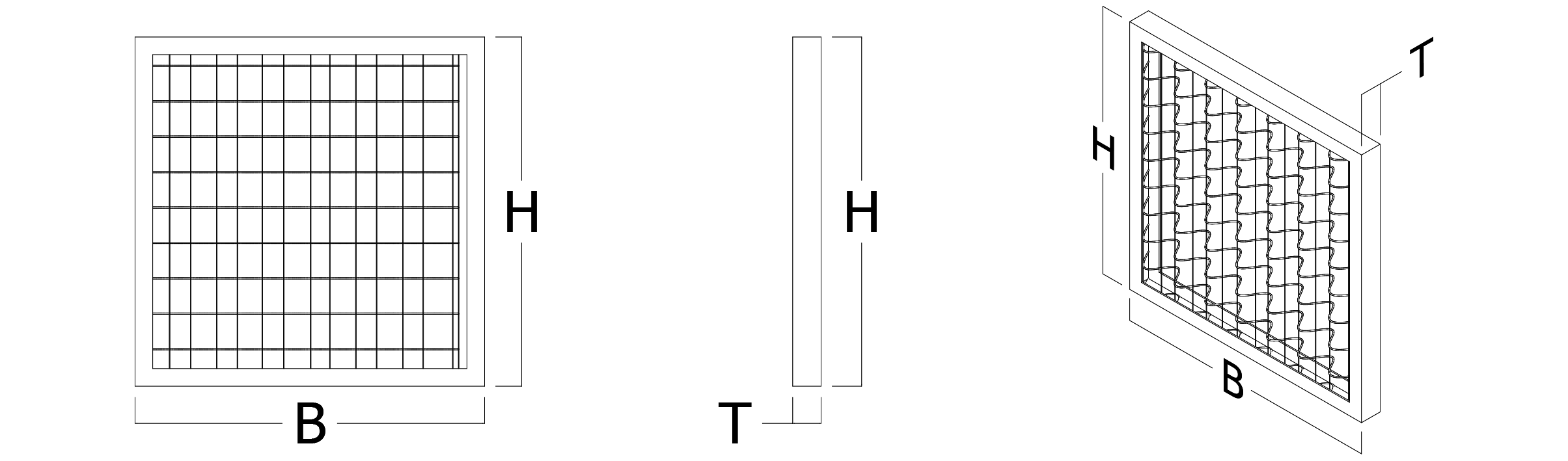

    Legenda

    H Altezza
    B Base
    T Spessore cella






    Codici Prodotto

        H B T Sup. Filtrante Portata Rete di
    Codice
    		mm mm mm m2 Nm3/h rinforzo
    CATV405022F9   400 500 22 0,49 310 Non presente
    CATV406222F9   400 625 22 0,61 380 Non presente
    CATV505022F9   500 500 22 0,61 380 Non presente
    CATV506222F9   500 625 22 0,77 480 Non presente
    CATV285922F9   287 592 22 0,42 260 Non presente
    CATV495922F9   490 592 22 0,75 450 Non presente
    CATV595922F9   592 592 22 0,86 530 Non presente

    CATV405048F9   400 500 48 0,92 570 Una sul lato uscita
    CATV406248F9   400 625 48 1,14 700 Una sul lato uscita
    CATV505048F9   500 500 48 1,15 700 Una sul lato uscita
    CATV506248F9   500 625 48 1,43 880 Una sul lato uscita
    CATV285948F9   287 592 48 0,77 470 Una sul lato uscita
    CATV495948F9   490 592 48 1,36 870 Una sul lato uscita
    CATV595948F9   592 592 48 1,64 1000 Una sul lato uscita

    CATV405098F9   400 500 98 1,23 1030 Una sul lato uscita
    CATV406298F9   400 625 98 1,54 1290 Una sul lato uscita
    CATV505098F9   500 500 98 1,54 1290 Una sul lato uscita
    CATV506298F9   500 625 98 1,93 1600 Una sul lato uscita
    CATV285998F9   287 592 98 1,03 860 Una sul lato uscita
    CATV495998F9   490 592 98 1,82 1520 Una sul lato uscita
    CATV595998F9   592 592 98 2,17 1800 Una sul lato uscita

    CATV285915F9   287 592 150 1,36 1130 Una sul lato uscita
    CATV495915F9   490 592 150 2,20 1830 Una sul lato uscita
    CATV595915F9   592 592 150 2,70 2240 Una sul lato uscita

    CATV285929F9   287 592 292 2,70 2240 Una sul lato uscita
    CATV495929F9   490 592 292 4,40 3650 Una sul lato uscita
    CATV595929F9   592 592 292 5,40 4480 Una sul lato uscita

    Dimensioni o versioni diverse sono fornibili a richiesta.
    • Materiale normalmente a magazzino


    Tolleranze

    Spessore 22 mm
    Dimensioni frontali +1 / -1 (mm)
    Spessore +0,5 / -2 (mm)
    Spessore 48 mm
    Dimensioni frontali +0 / -2 (mm)
    Spessore +0 / -1 (mm)
    Spessore 98 mm
    Dimensioni frontali +0 / -2 (mm)
    Spessore +0 / -1 (mm)
    Spessore 150 mm
    Dimensioni frontali +0 / -2 (mm)
    Spessore +0 / -1 (mm)
    Spessore 292 mm
    Dimensioni frontali +0 / -2 (mm)
    Spessore +0 / -1 (mm)

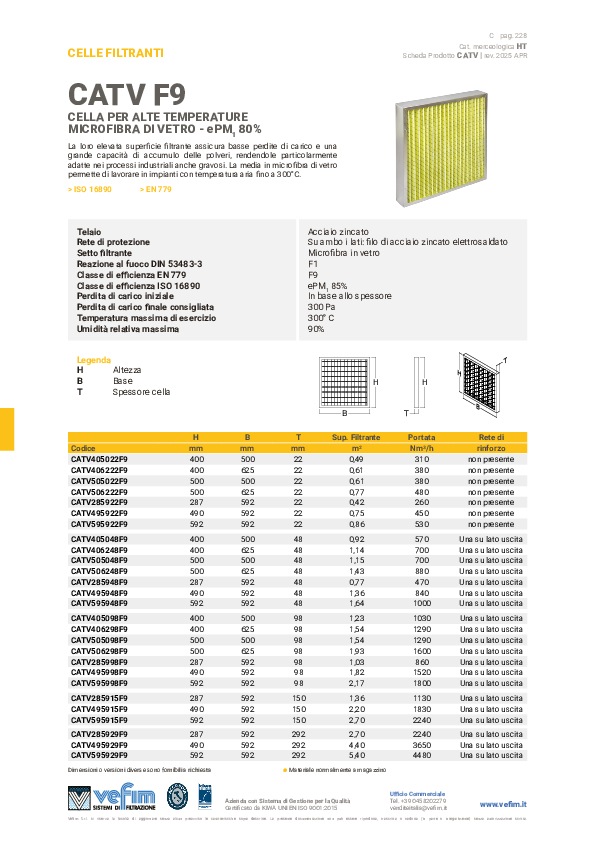

  • Allegati
