    VKC/07 - piana

    Le celle filtranti con telaio in lamiera zincata e setto in poliestere M5 trovano utilizzo nelle cabine di verniciatura come filtrazione fine del particolato prima dell'ingresso nella zona di verniciatura.
    La fibra sintetica in poliestere garantisce densità calibrata ed alta efficienza operativa e il telaio, chiuso da rivetti, può essere aperto per un corretto smaltimento differenziato. Presentano una rete di contenimento in acciaio zincato elettrosaldato. Sul telaio viene stampato il codice della cella e il verso del flusso d'aria per facilitare l'installazione. Il setto ha una struttura a densità progressiva nel senso del flusso dell'aria e sul lato di uscita è presente uno strato protettivo antipelo.

    Stampa su telaio

    Le nostre profile permettono di stampare direttamente su telaio senza la necessità di applicazione di ulteriori etichette adesive in post-produzione. Questo chiaramente velocizza il processo di produzione ma ci permette anche di poter offrire un servizio di personalizzazione del prodotto ai nostri clienti: possiamo aggiungere loghi, scritte, simboli, codici a barre, QR code o marcatori temporali con bassi costi di gestione.

    DIN 53438 - F1

    Filtro certificato F1 secondo la DIN 53438.
    Cos’è la DIN 53438?
    Normativa tedesca che definisce un test di laboratorio per la determinazione del comportamento di un tessuto sottoposto a fiamma. La classe F1 identifica un tessuto “autoestinguente”, ovvero che non propaga la fiamma.

    Efficienza


    ePM10 55%

    ISO 16890

    M5

    EN 779
  • Specifiche


    Caratteristiche

    Telaio
    Rete di protezione
    Setto filtrante
    Setto filtrante (serie)
    Reazione al fuoco DIN 53438
    Classe di efficienza EN 779
    Classe di efficienza ISO 16890
    Perdita di carico iniziale
    Perdita di carico finale consigliata
    Temperatura massima di esercizio
    Umidità relativa massima
    Acciaio zincato
    Su ambo i lati: filo di acciaio zincato elettrosaldato
    Fibra bicomponente poliestere con rete tessuta di poliestere a trama fitta
    V 500 MR
    F1
    M5
    ePM10 55%
    23 Pa
    450 Pa
    100 °C
    100%

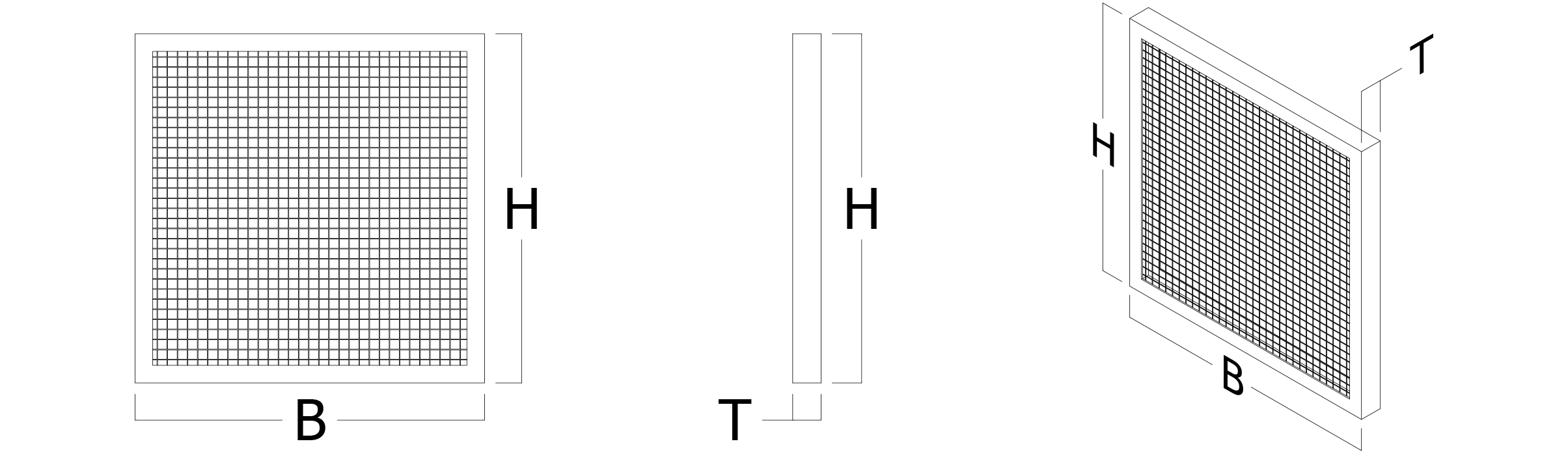

    Legenda

    H Altezza
    B Base
    T Spessore cella






    Codici Prodotto

        H B T Sup. Filtrante Confezionamento
    Codice
    		mm mm mm m2 pezzi
    VKC285923/07   287 592 23 0,17 20
    VKC404023/07   400 400 23 0,16 20
    VKC405023/07   400 500 23 0,20 20
    VKC406223/07   400 625 23 0,25 20
    VKC505023/07   500 500 23 0,25 20
    VKC506223/07   500 625 23 0,31 20
    VKC595923/07   592 592 23 0,35 20

    VKC285948/07   287 592 48 0,17 20
    VKC404048/07   400 400 48 0,16 10
    VKC405048/07   400 500 48 0,20 10
    VKC406248/07   400 625 48 0,25 10
    VKC505048/07   500 500 48 0,25 10
    VKC506248/07   500 625 48 0,31 10
    VKC595948/07   592 592 48 0,35 10
    Dimensioni o versioni diverse sono fornibili a richiesta.
    • Materiale normalmente a magazzino


    Tolleranze

    Dimensioni frontali +1 / -1 (mm)
    Spessore +0,5 / -2 (mm)

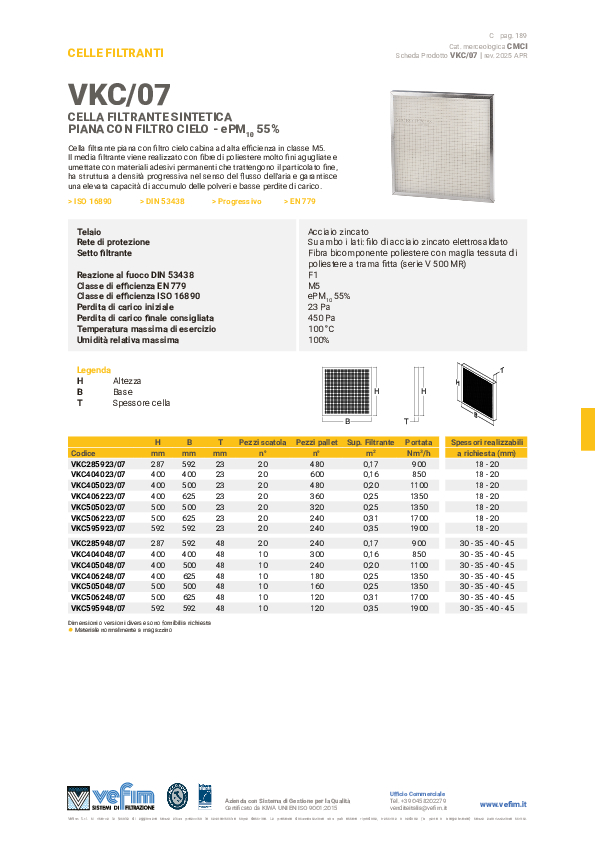

  • Allegati
