Panoramica

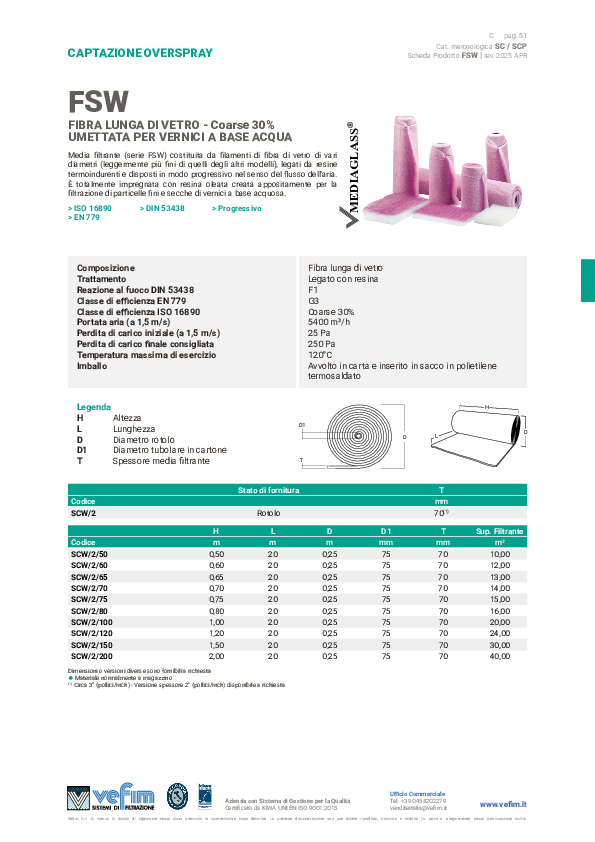

FSW
Media filtrante (serie FSW) costituita da filamenti di fibra di vetro di vari diametri (leggermente più fini di quelli degli altri modelli), legati da resine termoindurenti e disposti in modo progressivo nel senso del flusso dell’aria. È totalmente impregnata con resina oleata creata appositamente per la filtrazione di particelle fini e secche di vernici a base acquosa.
DIN 53438 - F1
Filtro certificato F1 secondo la DIN 53438.
Cos’è la DIN 53438?
Normativa tedesca che definisce un test di laboratorio per la determinazione del comportamento di un tessuto sottoposto a fiamma. La classe F1 identifica un tessuto “autoestinguente”, ovvero che non propaga la fiamma.
Progressività delle fibre
Filtro è a densità variabile: in fase di ingresso aria le fibre sono più distanti tra di loro (intrappolando prima il particolato con diametro più grande), diventando sempre più fitte verso il lato di uscita aria (fermando quindi il particolato con diametri sempre più piccoli).
Questo assicura una elevata capacità di accumulo poiché viene sfruttato appieno tutto lo spessore del materassino filtrante.
Efficienza
Coarse 30%
ISO 16890
G3
EN 779
Prestazioni
Fino a 2 kg/m2
Accumulo
-
Specifiche
Caratteristiche
Composizione
Trattamento
Reazione al fuoco DIN 53438
Classe di efficienza EN 779
Classe di efficienza ISO 16890
Portata aria (a 1,5 m/s)
Perdita di carico iniziale (a 1,5 m/s)
Perdita di carico finale consigliata
Temperatura massima di esercizio
ImballoFibra lunga di vetro
Legato con resina
F1
G3
Coarse 30%
5400 m³/h
25 Pa
250 Pa
120 °C
Avvolto in carta e inserito in sacco in polietilene termosaldato
Legenda
H Altezza L Lunghezza D Diametro rotolo D1 Diametro tubolare in cartone T Spessore media filtrante
Codici Prodotto
Stato di fornitura T Codice
mm SCW/2 Rotolo 70(1)
Dimensioni o versioni diverse sono fornibili a richiestaH L D D1 T Sup. Filtrante Codice
m m m mm mm m2 SCW/2/50 0,50 20 0,25 75 70 10 SCW/2/60 0,60 20 0,25 75 70 12 SCW/2/65 0,65 20 0,25 75 70 13 SCW/2/70 0,70 20 0,25 75 70 14 SCW/2/75 0,75 20 0,25 75 70 15 SCW/2/80 0,80 20 0,25 75 70 16 SCW/2/100 1,00 20 0,25 75 70 20 SCW/2/120 1,20 20 0,25 75 70 24 SCW/2/150 1,50 20 0,25 75 70 30 SCW/2/200 2,00 20 0,25 75 70 40
• Materiale normalmente a magazzino
(1) Circa 3" (pollici/inch) - Versione spessore 2" (pollici/inch) disponibile a richiestaTolleranze
Rotolo
Altezza +3 / -0 (cm) Lunghezza +5 / -0 (cm) Pannello
Altezza +0,5 / -0 (cm) Lunghezza +0,5 / -0 (cm) -
