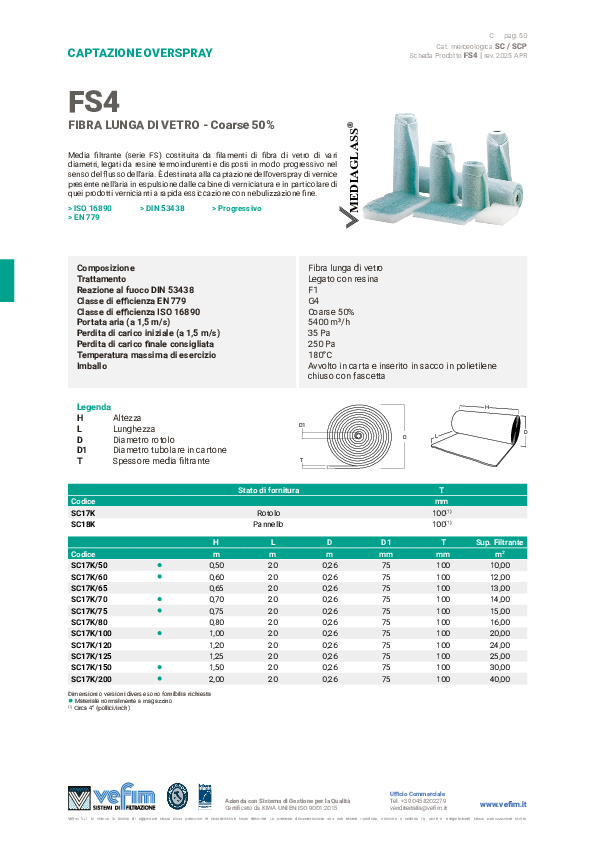

    FS4

    Media filtrante (serie FS) costituita da filamenti di fibra di vetro di vari diametri, legati da resine termoindurenti e disposti in modo progressivo nel senso del flusso dell’aria. È destinata alla captazione dell’overspray di vernice presente nell’aria in espulsione dalle cabine di verniciatura e in particolare di quei prodotti vernicianti a rapida essiccazione con nebulizzazione fine.
    A differenza del FS3 presenta uno spessore di 4" (100 mm), ideale per applicazioni dove è necessario una capacità di accumulo maggiore.

    DIN 53438 - F1

    Filtro certificato F1 secondo la DIN 53438.
    Cos’è la DIN 53438?
    Normativa tedesca che definisce un test di laboratorio per la determinazione del comportamento di un tessuto sottoposto a fiamma. La classe F1 identifica un tessuto “autoestinguente”, ovvero che non propaga la fiamma.

    Progressività delle fibre

    Filtro è a densità variabile: in fase di ingresso aria le fibre sono più distanti tra di loro (intrappolando prima il particolato con diametro più grande), diventando sempre più fitte verso il lato di uscita aria (fermando quindi il particolato con diametri sempre più piccoli).
    Questo assicura una elevata capacità di accumulo poiché viene sfruttato appieno tutto lo spessore del materassino filtrante.

    Efficienza


    Coarse 50%

    ISO 16890

    G4

    EN 779

    Prestazioni


    Fino a 6,5 kg/m2

    Accumulo
  • Specifiche


    Caratteristiche

    Composizione
    Trattamento
    Reazione al fuoco DIN 53438
    Classe di efficienza EN 779
    Classe di efficienza ISO 16890
    Portata aria (a 1,5 m/s)
    Perdita di carico iniziale (a 1,5 m/s)
    Perdita di carico finale consigliata
    Temperatura massima di esercizio
    Imballo
    Fibra lunga di vetro
    Legato con resina
    F1
    G4
    Coarse 50%
    5400 m³/h
    35 Pa
    250 Pa
    180 °C
    Avvolto in carta e inserito in sacco in polietilene chiuso con fascetta


    Legenda

    H Altezza
    L Lunghezza
    D Diametro rotolo
    D1 Diametro tubolare in cartone
    T Spessore media filtrante



    Codici Prodotto

      Stato di fornitura T
    Codice
    		mm
    SC17K Rotolo 100(1)
    SC18K Pannello 100(1)

        H L D D1 T Sup. Filtrante
    Codice
    		m m m mm mm m2
    SC17K/50 • 0,50 20 0,26 75 100 10
    SC17K/60 • 0,60 20 0,26 75 100 12
    SC17K/65   0,65 20 0,26 75 100 13
    SC17K/70 • 0,70 20 0,26 75 100 14
    SC17K/75 • 0,75 20 0,26 75 100 15
    SC17K/80   0,80 20 0,26 75 100 16
    SC17K/100 • 1,00 20 0,26 75 100 20
    SC17K/120   1,20 20 0,26 75 100 24
    SC17K/125   1,25 20 0,26 75 100 25
    SC17K/150 • 1,50 20 0,26 75 100 30
    SC17K/200 • 2,00 20 0,26 75 100 40
    Dimensioni o versioni diverse sono fornibili a richiesta
    • Materiale normalmente a magazzino
    (1) Circa 4" (pollici/inch)


    Tolleranze

    Rotolo
    Altezza +3 / -0 (cm)
    Lunghezza +5 / -0 (cm)
    Pannello
    Altezza +0,5 / -0 (cm)
    Lunghezza +0,5 / -0 (cm)
