Panoramica
Edrizzi® Fine
I tre tipi di separatori Edrizzi® Vario sostituiscono il precedente sistema Edrizzi® Automotive. La lavorazione del cartone ondulato ignifugo rende il sistema Edrizzi® Vario sicuro e stabile. Le tre soluzioni promuovono le caratteristiche dei vari tipi di vernice e colla durante l’assorbimento. L’Edrizzi® Vario Fine viene utilizzato ovunque l’efficace Edrizzi® Vario Medium non basta più per una particolare applicazione. Esempi di applicazione sono: atomizzatori rotanti, vernici al solvente nebulizzate molto finemente, sistemi ad asciugatura rapida e rivestimenti nano.
Filtro inerziale
Questo filtro segue il principio di separazione per inerzia: all’aumentare della dimensione delle particelle la loro massa diventa sufficientemente grande da far sì che esse non seguano più l’andamento dei filetti fluidi del gas, ma continuino la loro traiettoria e, per inerzia, vengano in contatto con le fibre. In pratica la particella non risente della deviazione del flusso d’aria in prossimità delle fibre del filtro.
Prestazioni
Fino a 25 kg/pz
Accumulo
Fino al 97%
Separazione
-
Specifiche
Caratteristiche
Telaio di contenimento
Separatore
Capacità di accumulo (300 mm)
Capacità di accumulo (500 mm)
Grado di separazione
Portata volumetrica nominale
Velocità flusso ingresso aria consigliata
Differenza di pressione iniziale alla portata
volumetrica nominale
Resistenza all'umidità
Comportamento al fuoco DIN 4102Cartone ondulato
Cartone ondulato
Fino a 15 kg/pz
Fino a 25 kg/pz
Fino al 97%
2000-3000 m3 /m2 h
0,25 - 2 m/s
ED300VF: 105 Pa
ED500VF: 110 Pa
100 –150 g/m² in 30 min secondo Coop
Classe B1: ignifugo

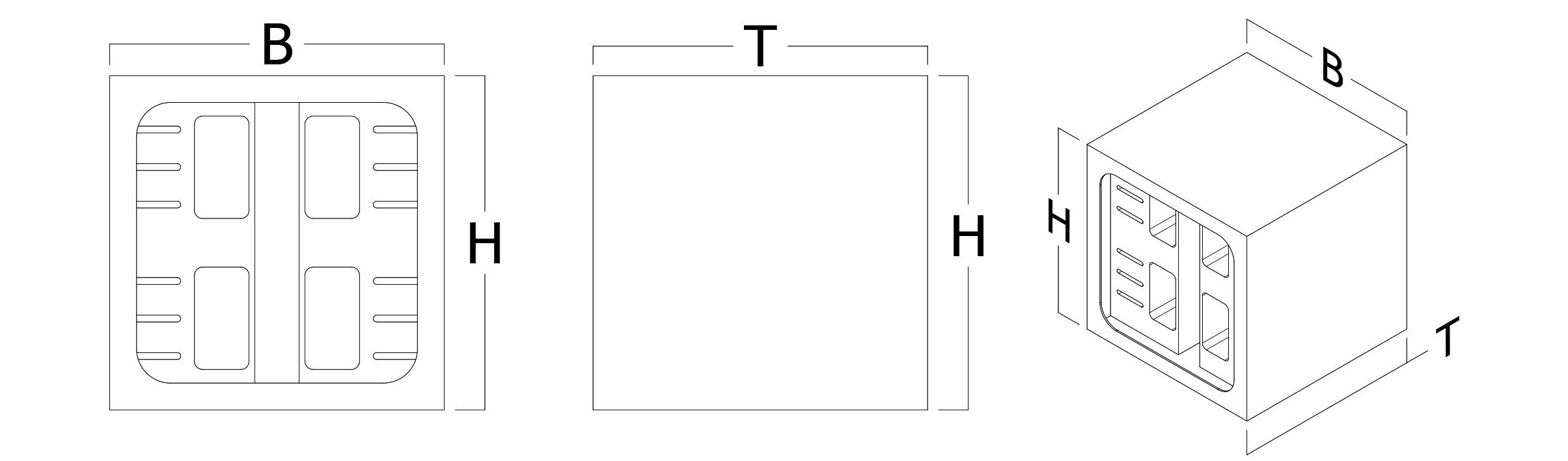

Legenda
H Altezza B Lunghezza T Profondità
Codici Prodotto
H B T Filtro Resistenza Peso a vuoto Codice mm mm mm montato alla temperatura g ED300VF/S 485 485 295 no fino a 80 °C 1400 ED500VF/S 485 485 495 no fino a 80 °C 2200 ED300VF/M 485 485 295 si fino a 80 °C 1400 ED500VF/M 485 485 495 si fino a 80 °C 2200 Tolleranze
Dimensioni frontali +0 / -15 (mm) Spessore +0 / -5 (mm) -
